近年來，隨著機動車輛的不斷增加，加油站的數量也在不斷增多。目前，各大石油公司旗下的加油站由于自營店和加盟店眾多，管理分散，一些早期投入的不能擴容和聯網的監控系統已經面臨著新的挑戰：除了對加油站進出車輛情況、收費情況、設備運行情況以及加油站工作情況要進行實時監視和記錄外;鑒于許多城市的加油站位于市內，安全隱含令人憂心(國內曾多次發生事故)，因而相關部門在監控系統與其他系統(如消防報警系統)的聯動方面做出的要求更為嚴格。
利用先進的監控技術，例如高清、智能、車牌識別等技術，構建一套全面防范、重點加強、資源共享的安防系統，有效加強對加油站人員的管理，直觀及時的反映重要地點的現場情況，增強安全保障措施，已經成為現階段加油站建立現代化管理系統的重要選擇。
需求分析
根據當前加油站的運行管理和安防報警的要求，加油站聯網監控系統需滿足以下需求：
•管理人員可以實時了解加油站的工作情況;
•管理人員可以實時了解加油站的交易情況;
•管理人員可以實時監視加油站的各個重點部位，比如油庫區和金庫等;
•系統需具備報警接口，加油站報警時可以實時傳遞報警信號到總監控中心，并可以設置多種報警聯動機制，實現視頻監控與報警的結合;
•監控平臺軟件需支持語音對講和廣播，能夠擴展實時指揮、培訓和視頻會議等功能。
設計思想
對加油站的監控系統實現半公開管理。一方面，加油站管理人員可以通過前端視頻了解加油站進出車輛情況、收費情況、設備運行情況以及加油站工作情況，實現對加油站的遠程管理。另一方面，當有警情發生時，相關人員可以即時查看到現場實時視頻。
對于重點區域如油庫等部位，采用智能分析技術，通過智能跟蹤的方式，實現油庫區的安全防范監控。
對于加油站進出口管理，可以采取兩套解決方案：一、使用強光抑制型攝像機，保證晚上也能夠看清車牌信息。二、使用高清攝像機，配合LED頻閃燈，增加車牌識別功能;該功能可以輔助加油站對加油車輛進行統計分析，方便加油站針對老客戶搞一些回饋活動。
報警與監控系統建設以加油站為基本實戰單位，在各上級監管單位建立二級報警與監控分中心，在省公司設立總監控中心，實現對前端所有設備和系統的統一管理和控制。各級領導可以通過網絡分控對系統進行管理。
監控中心是一個監控系統的核心管理部分，是利用計算機網絡多媒體技術開發的整合式集中智能監控管理控制應用平臺(包括監控系統管理模塊、WEB服務模塊、報警模塊、數字視頻轉發模塊等)，匯接了全省各加油站圖像監控系統，將所需的視頻、音頻、數據以數字形式通過網絡進行傳輸和共享;并根據授權進行遠程調閱、查詢，由開放的接口實現互聯、互通、互控及其它多種應用，為全省各級領導決策、指揮調度、調查取證等，提供及時、可靠的監控圖像信息。
系統設計
運用先進的計算機技術、網絡技術、數字壓縮技術、網絡傳輸與安全技術，以加油站為監控網點，加強監控點、網設、監控系統管理應用平臺等系統建設以及相關應用機制建設，基本建成覆蓋面廣、系統完整、功能強大的網絡報警和視頻監控系統。
系統整體架構
系統整體上劃分為叁個部分：包括省級監控中心，地市級分控中心和加油站部分。在前端每個加油站采用硬盤錄像機作為系統接入的主要設備，在加油站省級管理單位設置集中監控、管理平臺。在其他管理單位設分控中心或客戶端。

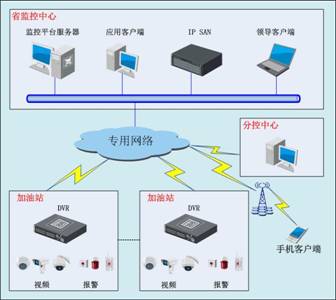

系統結構如下圖：
加油站的建設
加油站是各種信息的采集點，是整個系統是否具備實用性的關鍵所在，只有采集到有效的信息，才能使整個系統發揮作用。
根據加油站的防范需求，每個加油站需要建設多個視頻采集點，對加油站進出口、加油站加油工作區、加油站便利店、加油站售卡處、加油站財務處(保險柜)、加油站的油庫區等部位進行覆蓋。
針對上述防范區域，系統將可采用不同的前端設備以滿足不同的防范需求：
加油站進出口：需要看清進出車輛的車牌號碼和進出人員的面部特征;
加油站加油工作區：需要看到加油區的整體工作狀況;
加油站便利店、售卡出、財務處(保險柜)：需要看清交易人員的面部特征、交易情況等;
加油站的油庫區：需要對進入油庫區的人和車進行智能跟蹤，詳細記錄油庫區內人和車的運行軌跡和各種狀態
加油站點位設計
進出口監控
加油站進出口是外部人員和車輛進出加油站的唯一通道，是加油站防范重點部位。點位設計應該滿足人員面部特征和車輛牌照信息能清晰呈現的需求。由于加油站均為24小時運行，需要考慮晚上的光線環境，尤其是進出口處車頭燈對攝像機的影響較為嚴重。
鑒于以上兩點，加油站進出口采用日夜型強光抑制彩色攝像機，攝像機具備分辨率高(彩色540TVL、黑白600TVL)、低照度(彩色0.003Lux、黑白0.0003Lux)及強光抑制等特點，能夠滿足進出口防范需求。
針對加油站出入口，系統還可以采用高清攝像機，配合LED頻閃燈，實現車輛牌照識別功能。采用的高清攝像機內置視頻觸發模塊、抓拍模塊和拍照識別模塊，避免了增加額外的設備，減少工程成本和施工難度。
加油工作區監控
加油工作區是外來人員及車輛的主要活動場所，點位設計應滿足該區域的全覆蓋。
加油工作區一般面積比較大，可以采用槍機對角安裝進行大面積覆蓋，再加裝球型攝像機對槍機盲點進行補充。同時，球機可以對加油區的工作細節進行捕獲。槍機采用低照度彩色攝像機，球機采用智能中速球。
便利店、售卡處、財務處(保險柜)
以上叁個地方均是發生錢物交易的地方，點位設計需滿足清晰記錄交易人員特征及交易情況的需求。便利店、售卡處、財務處均為室內安裝，采用高解彩色半球攝像機，外觀美觀，分辨率高(540TVL)，滿足監控點需求。
油庫區
油庫區為加油站防范的重中之重，油庫區一旦發生問題，后果不堪設想。點位設計采用智能分析技術，能夠對進入油庫區的人員和車輛進行跟蹤捕獲，清晰地展現人員及車輛的運行軌跡及各種狀態。
油庫區采用自動跟蹤高速智能球，通過智能分析技術，清晰完整的記錄油庫區的人和車。并要求球機具備自動跟蹤、運轉速度快(水平540°/s、垂直400°/s)等特點。
加油站報警設計
本監控系統設計預留報警接口，可在加油站重點防范部位加裝報警探頭或者報警按鈕，實現報警信息的自動采集或手動觸發。
報警點位設計：
財務室、保險柜安裝叁鑒探測器和手動報警按鈕;
售卡處和便利店安裝手動報警按鈕;
系統報警系統除了外接報警設備外，還支持視頻檢測報警。
加油站中心設計
加油站中心主要是前端攝像機的匯聚中心，系統采用硬盤錄像機作為匯聚核心設備。通過硬盤錄像機對前端視頻進行編碼存儲及網絡上傳。同時，硬盤錄像機也可以接入前端報警信號，實現報警聯動及報警上傳等功能。
監控中心建設
監控中心是整個系統的管理核心，能夠對前端設備和用戶進行統一的管理和控制。
監控中心設在省級銷售管理公司，主要是系統平臺軟件、承載服務器及應用客戶端的部署。
分控中心建設
分控中心為系統的區域管理中心，能夠對區域內的前端設備進行管理和控制。區域監控中心設在各地市銷售公司，主要是系統應用客戶端和承載計算機的部署。
系統平臺建設
功能
本系統平臺是一套定位于監控專網環境下的網絡集中監控系統。整個軟件平臺按分布式系統方式設計，各組件各司其職、相對獨立，又構成一個有機的整體。由中心服務模塊、存儲服務模塊、流媒體服務模塊、電視墻服務模塊、報警服務模塊、客戶端模塊(分配置和操作兩類)組成。各服務模塊的物理承載形式為Server，構成中心服務器、存儲服務器、流媒體服務器、電視墻服務器和報警服務器，客戶端模塊的物理承載形式為高性能PC，構成配置客戶端和操作客戶端。
本系統中的控制、管理、服務均由中心服務器、存儲服務器、流媒體服務器、電視墻服務器和報警服務器實現，形成報警與監控管理控制應用平臺。遠程網絡監控采用B/S(瀏覽器/服務器)和C/S(客戶端/服務器)模式。其中，監控中心、分控中心采用C/ S模式，在計算機上安裝客戶端軟件，可根據權限劃分，實現對其管轄范圍內的前端設備遠程管理設置、圖像瀏覽錄像和回放;領導和有關人員電腦訪問采用B/S模式，使用IE瀏覽器登錄服務器，能遠程瀏覽圖像、控制設備。

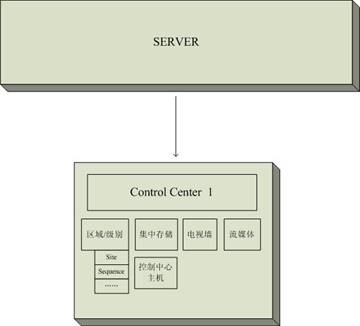

監控系統軟件平臺的結構示意圖如下：
平臺構成
監控平臺軟件分管理中心(Server Control)、監控中心(Control Center)與控制中心(即客戶端)叁部分。
監控中心提供視頻安放監控系統的功能服務，包含集中存儲服務、高清解碼服務、流媒體服務、報警服務等?？刂浦行氖且粋€用戶進行監控交互的客戶端軟件。
管理中心包含一個服務程序和一個數據庫，對各監控中心服務模塊、控制中心用戶、前端設備(高清IP 攝像機)實施有效管理，管理數據記錄在數據庫中。
監控平臺軟件支持分布式組網，可組建多個監控中心。監控中心之間可形成一個樹形結構，最高級別的監控中心可以管理各個分監控中心，上級監控中心可以按權限實時監看下級監控中心管理的監控點。
系統管理功能
管理中心是整個系統的核心，各監控中心必須得到管理中心的授權才可以接入系統。同時，管理中心還對監控中心的各類服務器(電視墻服務器、存儲服務器、流媒體服務器)、接入的前端編碼設備(高清網絡攝像機)、控制中心的操作用戶進行管理。
